明胶胶囊交联问题的研究思路

胶囊剂是指药物或加有辅料充填于空心胶囊或密封于软质囊材中的固体制剂。根据胶囊的溶解与释放特性可分为硬胶囊、软胶囊、调释胶囊等。根据囊材的不同，又可分为明胶胶囊和非明胶胶囊（如HPMC胶囊）。其内容物包括非水溶液、混悬液、半固体、固体粉末、微丸、颗粒等。明胶空心胶囊是由胶囊用明胶加辅料制成的空心硬胶囊，在胶囊剂中应用最多。

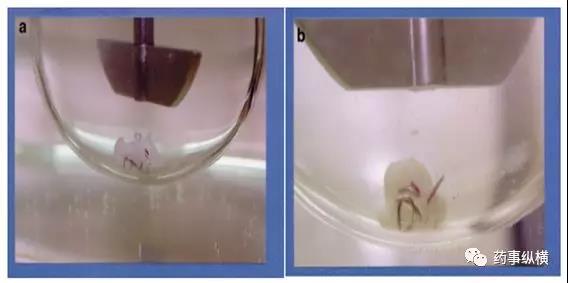

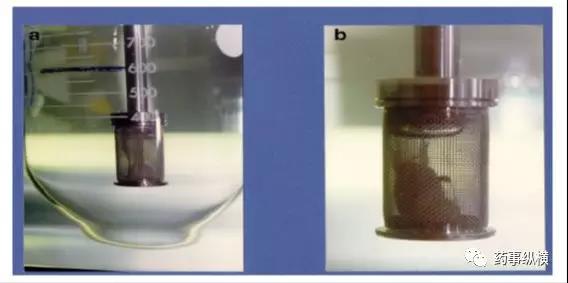

明胶胶囊交联现象指明胶囊壳在贮存过程中发生交联反应，使制剂在不加酶的溶出介质中的崩解、溶出、释放效率降低的现象。在药物的稳定性考察试验中，胶囊交联现象经常出现，表现为在进行溶出试验时胶囊变成了一个类似橡胶质样的胀大的水不溶膜，此水不溶膜在溶出试验中能够使胶囊的崩解时间延长、药物溶出速率下降、甚至造成药物完全不能溶出。（《明胶胶囊制剂研发中的雷》）

遇到明胶胶囊交联问题如何思考与应对？本文浅谈一下研究思路，仅供药物研发同仁参考。

明胶是一系列水溶性胶原蛋白衍生物的混合物，它是一种线性高分子聚合物，分子量15000至25000，由酰胺键连接各种氨基酸构成，组成的氨基酸包括:甘氨酸25.5%；脯氨酸18.0%；羟脯氨酸14.1%；谷氨酸11.4%；丙氨酸8.5%；精氨酸8.5%；天门冬氨酸6.6%；赖氨酸4.1%；亮氨酸3.2%；缬氨酸2.5%；苯丙氨酸2.2%；苏氨酸1.9%；异亮氨酸1.4%；蛋氨酸1.0%；组氨酸0.8%；酪氨酸0.5%；丝氨酸0.4%；胱氨酸0.1%；半胱氨酸0.1%。

交联反应的形成主要归因于有三个官能团的氨基酸，尤其是赖氨酸。一些报道提出组氨酸和精氨酸也参与交联反应的形成。

USP<711> Dissolution溶出度项下规定，如果是因为交联引起了溶出度不符合标准规定，应进行二级溶出试验（Tier II），即添加酶和不添加酶溶出试验。对于不同pH的溶出介质，选用的酶的种类也不一样，以下为各个pH条件下推荐的酶种类、浓度、活性测定标准/方法（很有用哦！）。

溶出介质中含有表面活性剂或其他能影响酶活性的其他成分时，USP也有重要说明，作者将原文及主要翻译列举如下：

If the dissolution medium contains surfactant or other ingredients that are known to denature the enzyme used, a pretreatment step in the dissolution testing of the dosage form may be applied（加入预处理步骤）.This pretreatment step is done using the specified dissolution medium without the surfactant or the ingredient and with the addition of the appropriate amount of enzyme according to the medium pH（预处理步骤中不含破坏成分只含有适当的酶）. The amount of enzyme added is appropriate to the volume of dissolution medium used in the pretreatment（酶的量应该适当）.To achieve the specified medium volume for the final dissolution testing, the pretreatment step may be conducted with a smaller volume of medium without the ingredient such that the final volume is obtained when the ingredient is added at the end of the pretreatment step（预处理步骤中应采用一个小的介质体积，预处理步骤结束后加至最终体积）. All of the other conditions of the test (apparatus, rotation, orflow rate) should remain as described in the method or monograph（溶出条件与标准方法相同）. Typically, the duration of the pretreatment step is NMT 15 min（通常，预处理步骤不超过15min）. The required pretreatment time should be evaluated on a case-by-case basis and should be scientifically justified（所需的预处理时间具体问题具体分析，应进行科学说明）. This time should be included in the total time of the test（预处理时间包括在总测定时间中）. As an example, if the total time of the test is 45 min and 15 minare used in the pretreatment step, the test will continue for 30 min after the addition of the ingredient（例如，总溶出时间为45min，预处理为15min，加入其它成分后继续进行30min）。

了解影响酶活性的表面活性剂种类很重要。Guzman等就胃蛋白酶分别在含十二烷基硫酸钠(SDS)、十六烷基三甲基溴化铵(CTAB)、聚乙二醇辛基苯基醚(Triton X-100)和吐温-80四种表面活性剂的溶出介质中的活性进行了实验。结果表明，添加SDS会降低胃蛋白酶的活性，即使低浓度SDS仍会明显降低其活性。而添加任意浓度的CTAB、Triton X-100 和吐温-80均不会影响胃蛋白酶的活性。Guncheva等对胰蛋白酶进行相似研究，结果为非离子型表面活性剂(吐温-80和Triton X-100)能够增强胰蛋白酶的活性，而离子型表面活性剂(SDS和CTAB)会抑制其活性，因此在添加胰蛋白酶的体外溶出试验中建议使用非离子型表面活性剂。关于表面活性剂对溶出介质中木瓜蛋白酶和菠萝蛋白酶活性的影响研究尚未见报道。

以 Ziprasidone HCl 胶囊（齐拉西酮）为例。据药融云数据库显示，该药是一种非典型抗精神病药，对精神分裂的幻觉，妄想，情感症，激越症状均有较好的治疗作用。并于2001年由美国食品药品监督管理局批准上市，用于治疗精神分裂症。其结构与吩噻嗪类或丁酞苯类抗精神病药物不同。体外研究显示，齐拉西酮对多巴胺D2, D3, 5-羟色胺5HT2A, 5HT2C、5HT1A、5HT1D、a-肾上腺素能受体具有较高的亲和力，对组胺H1受体具有中等亲和力，对包括M胆碱能受体在内的其他受试受体/结合位点未见亲和力。

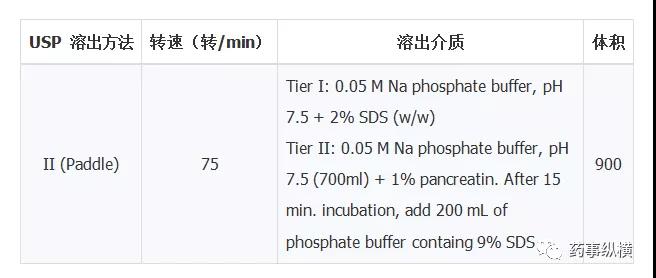

FDA溶出数据库中规定了Tier I和Tier II方法，见下表。根据USP711，如果胶囊有交联现象，可以在介质中加入酶。如果溶出介质中含有表面活性剂，酶活性会受到破坏，因此需要采用无酶介质进行预处理，最长时间不得超过15min，然后再加入含酶介质。本例中的意思是，该胶囊采用Tier I进行溶出测试，当发生交联的时候可采用Tier II。如果采用Tier I方法时发现S1阶段不合格，采用Tier II并应符合S1阶段要求，不必再继续采用Tier I方法继续考察S2、S3。

首先，应确定溶出变慢确实是由胶囊交联引起的，这一点很重要。方法有目测法（观察到胶囊吸水膨胀，没有破裂或者部分破裂）、转换法（把胶囊的内容物撞到新的没有发生交联的囊壳里）。其次，需要根据介质的pH，参考USP711选择加入酶的种类与来源（必要时根据研究情况固定厂家）。第三，需要酶种类规定测定酶活性，并确定下来酶的测定方法，因为酶的测定方法很关键。

首先，还是必须先评估并确定溶出变慢或不溶出是由交联引起的，而不是由制剂本身性能变化引起的。其次，根据USP711采用加酶的方法进行溶出度测试。第三，后续时间点均需采用加酶的方法进行测试，完成数据对比。

根据USP711，如果因为交联引起溶出度试验失败，首先应考虑复测，而不是在已发生交联的溶出杯中加入酶。如果在每一个溶出杯中加入酶需要多次称量，加入，溶解非常麻烦，因此，建议一次配制含酶介质，如6L、8L、10L等。

首先，应分析可能的原因，如醛、高温、高湿的影响。处方中成分是否含有少量的醛类或可能产生醛类的物质，如是，应进行辅料的内控或者替代研究；胶囊贮藏条件是否正确，如是，应选择恰当的包材及贮藏条件。

需要的。例如，（1）应检查并确定介质的pH；（2）根据pH选择酶的种类；（3）确定酶活性测定方法；（4）介质中酶的量如何计算；（5）研究并确定溶出度不符合规定是由胶囊交联引起的；（6）加入酶后的滤膜验证试验；（7）加入酶后对检测方法是否产生干扰（专属性）；（8）如果介质中含有SDS等表面活性剂应研究预处理步骤中的时间、体积；（9）最终制定的加酶不加酶溶出方法。

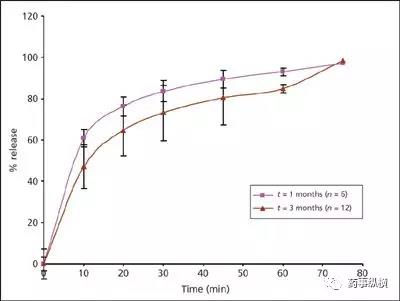

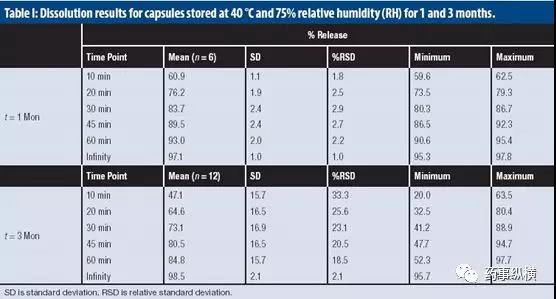

问题描述：某产品，经加速3个月后，采用Tier I 方法测定，即900 mL的0.01 N HCl+1.0% SDS溶液。发现溶出曲线中溶出量在10~60min明显下降，批内RSD明显变大，数据如下。由于限度为75%@45min，因此，溶出度已经不合格了。如何解决此类问题？

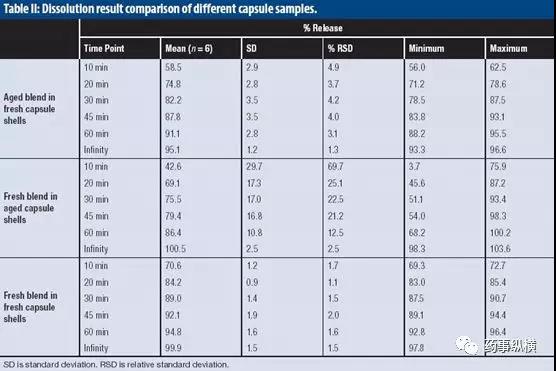

通过现象观察发现，可能是由于交联引起的，因此设计了三种实验，采用旧内容物+新胶囊壳、新内容物+旧胶囊壳、新内容物+新胶囊壳进行溶出曲线对比。根据对比可见，新内容物+旧胶囊壳的溶出量很低，变异大，因此与其他两组相比较可以判断是由胶囊壳产生交联引起的。

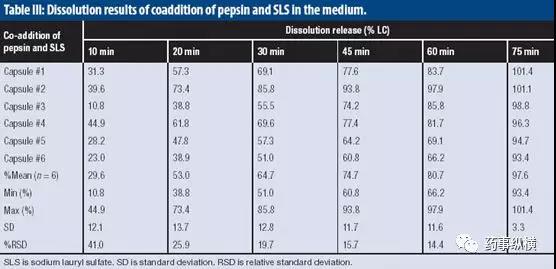

根据本品的介质pH，选择胃蛋白酶直接加入到900ml介质中，测定6粒胶囊的结果如下所示。结果表明，SDS引起了酶的降解，这种方法不可行，必须分步骤加入。

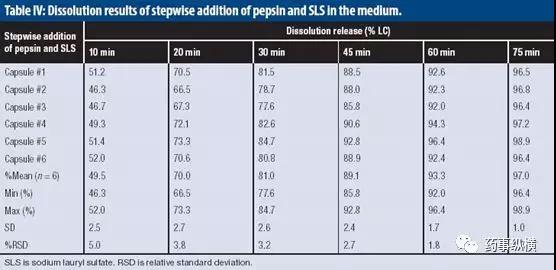

为了去除SDS对破囊试验的影响，介质1配制为不含SDS的0.01 N HCL + 750,000 units/L 胃蛋白酶溶液；先加入600 mL介质1，2min后发现6个胶囊开始散开，5min后加入300ml介质2，即0.01 N HCL+3%SDS溶液,最终介质组成为0.01 N HCL +1% SDS即500,000 units/L胃蛋白酶。

随后，整个Tier II方法进行了完整的方法学验证，包括线性、专属性、准确度、重复性、中间精密度、对照品溶液和供试品溶液稳定性等。

明胶胶囊交联在胶囊剂开发中，特别是稳定性考察中经验遇到，采用合理的研究思路至关重要，中国药典溶出度通则中没有规定如何进行研究。作者建议，在注册申报阶段应考虑进行必要的说明，以免被发补。

1.Rampurna P. Gullapalli, Carolyn L.Mazzitelli.Gelatin and Non-Gelatin Capsule Dosage Forms.Journal of Pharmaceutical Sciences, Volume 106, Issue 6, June 2017, Pages 1453-1465

2.Margareth R. C.Marques.Enzymes in the Dissolution Testing of Gelatin Capsules. AAPS Pharm Sci Tech, Vol. 15, No. 6, December 2014.1410-1416

3.谈颖, 夏鸣, 刘春晖, 等. 胶囊产生交联反应的研究[J]. 今日科苑, 2010(13): 137

4.张淼，梅梅，李煜，陈悦，洪利娅.明胶胶囊的交联现象及其在体外溶出试验中的研究进展[J]. 中国现代应用药学2018年2月第35卷第2期.302-305

5.USP <711> Dissolution

6.GUZMAN M L,MARQUES M R, ME M E O, et al. Enzymatic activity in the presence of surfactants commonly used in dissolution media, Part 1: Pepsin [J]. Results Pharma Sci,2016(6): 15-19.

7.GUNCHEVA M,STIPPLER E. Effect of four commonly used dissolution media surfactants on pancreatin proteolytic activity [J]. AAPS Pharmscitech, 2016, 18(4): 1402-1407.

8.X.Song, Y.Cui,M.Xie, "Gelatin Capsule Shell Cross Linking," Pharmaceutical Technology 35 (5) 62–68 (2011)

相关阅读：（《空心胶囊壳：你不知道的秘密！》）
